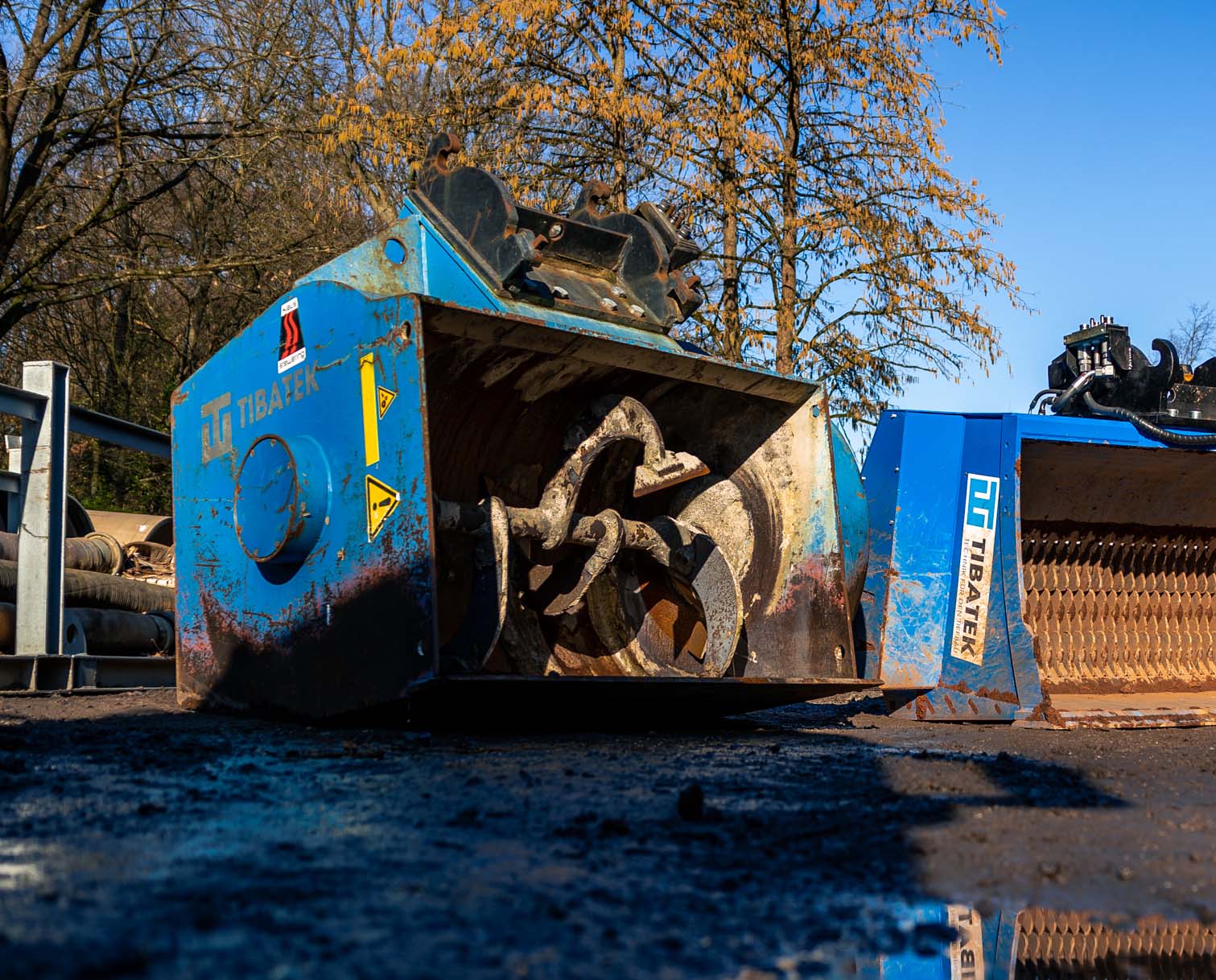

Flüssigbodenschaufel

Flüssigboden vor Ort herstellen - wirtschaftlich, flexibel und planbar

Mit der Flüssigbodenschaufel von Tibatek ist die Herstellung von Flüssigboden direkt auf der Baustelle als innovative Neuerung endlich wirtschaftlich und günstig möglich. Bisher überwogen bei der Anwendung von Flüssigboden die fachlichen Vorteile, wie beispielsweise geringere Deponie- und Aushubkosten aufgrund kleinerer Arbeitsraumbreiten, eine optimale Bettung von Rohren und Kanälen, insbesondere bei beengten Platzverhältnissen und vielen querenden Leitungen und zur Vermeidung von Schäden durch ungleichmäßige und unzureichende Verdichtung im Zwickelbereich und am Rand. Eine wirtschaftliche Herstellung bzw. Verarbeitung war bisher allerdings schwieriger umzusetzen, da man häufig nur kleinere Mengen an Flüssigboden benötigt, die vor Ort aber nicht wirtschaftlich herzustellen sind bzw. angeliefert werden können. Entsprechend kann es zunehmend sinnvoll und wirtschaftlich sein, den Kanalgraben nicht mehr komplett mit Flüssigboden zu befüllen, sondern nur bis zum Rohrscheitel. Zur Kostenersparnis wird ab Rohrscheitel recycelter und aufbereiteter Boden eingebaut und herkömmlich verdichtet. Die Herstellung von Flüssigboden in kleineren Mengen erfolgt mit der mobilen Flüssigbodenanlage von Tibatek preisgünstig, wirtschaftlich und rentabel.

Die Vorteile auf einen Blick:

  •  wirtschaftlich: kostengünstig Flüssigboden vor Ort herstellen in kleineren Mengen von bis zu 40 m3 pro Tag

  • planbar und just in Time: die Baustelle entscheidet abhängig vom Baufortschritt, wann wie viel benötigt wird
  • zeitsparend: schnelle, spontane Herstellung von Flüssigboden vor Ort
  • effizient: man stellt nur so viel her, wie benötigt wird; keine verpflichtende Abnahme größerer Mengen
  • rentabel: deutlich günstiger als die Anlieferung von fertigem Flüssigboden in größeren Mengen
  • exakt: durch die mitgelieferte Wiegetechnik du einen Wasserdurchflussmesser werden die "Zutaten" zur Herstellung von Flüssigboden genau nach vorgegebener Rezeptur vermischt.
  • nachhaltig und ressourcenschonend: Herstellen von Flüssigboden vor Ort mit anstehendem Aushubboden, umweltverträglichem Compound und Wasser
  • flexibel: ideal auch zum Herstellen von Beton als mobile Betonmischanlage für kleinere Mengen



Anwendung und Vorteile der mobilen Flüssigboden Mischanlage:

Die mobile Flüssigbodenanlage wurde speziell für die Herstellung von Flüssigboden auch in kleinen Mengen von bis zu 40 bis 50 m3 pro Tag vor Ort auf der Baustelle konzipiert. Sie verarbeitet den anstehenden, ausgehobenen Boden durch die Hinzugabe von Compound und einer definierten Wassermenge in 3-4 Minuten umweltschonend zu Flüssigboden. Ressourcen werden geschont und ein nachhaltiges Arbeiten gewährleistet. Die Mischschaufel von TiBaTek ermöglicht flexibles und bedarfsgerechtes Arbeiten auf der Tiefbau-Baustelle, da Ihr Team vor Ort abhängig vom Baufortschritt selbst entscheiden kann, wann wie viel Flüssigboden benötigt wird. So stellt man nur so viel her, wie tatsächlich erforderlich ist, ohne von der kostenintensiven Anlieferung von fertigem Flüssigboden auf die Baustelle mit der verpflichtenden Abnahme von bestimmten Mengen angewiesen zu sein. Das hilft, die Flüssigboden-Kosten gering zu halten.

Mischanlage zum Herstellen von Beton und Wiegetechnik zur exakten Dosierung nach Rezeptur

Flexibel kann die mobile Mischschaufel auch zum Anmischen und Herstellen von Beton in kleineren Mengen genutzt werden, ohne hierfür extra einen mobilen Betonmischer anschaffen und vorhalten zu müssen. Die Flüssigbodenschaufel ist in zwei unterschiedlichen Größen erhältlich, zum Anmischen einer Menge von 0,8 m3 sowie 1,0 m3 pro Mischvorgang. Ideal gehandhabt wird die kleinere Mischschaufel mit Baggern zwischen 16 und 20 Tonnen und die größere mit Baggern ab 20 Tonnen. Auf Wunsch wird die Flüssigbodenschaufel mit einer Wiegetechnik ausgestattet, zur exakten Dosierung der erforderlichen Bodenmenge nach vorgegebener Rezeptur. Die Wiegetechnik befindet sich am Schnellwechsler zwischen der Flüssigbodenschaufel und Baggerarm, so dass man nach Befüllen der Mischschaufel mit Boden die Bodenmenge exakt über das Gewicht bestimmen kann. Danach wird über den mitgelieferten Durchflussmesser die genaue Menge an Wasser nach Rezeptur sowie die Sackware an Compound zugegeben. Ungenauigkeiten und Fehler bei der Herstellung von Flüssigboden sind somit ausgeschlossen.

Planung Ihrer Flüssigboden-Baustelle:

Auf Wunsch planen wir Ihre Flüssigboden-Baustelle auch: von der Frage, wie hoch der Graben mit Flüssigboden befüllt werden soll und die damit verbundenen Mengen, über die Kalkulation der Kosten, des verwendeten Compounds inklusive Rezeptur und Nachweis bzw. Überwachung im Labor, der richtigen Dosierung, der Mischtechnik bis hin zur Anleitung auf der Baustelle zum Start Ihrer Baumaßnahme. Wir übernehmen die komplette Fachplanung und erstellen baustellengerechte Zeichnungen und weisen beispielsweise die Auftriebsberechnung nach.

Gemeinsam mit unseren Partnern www.fluessigboden-partner.de unterstützen wir Sie bei der Planung und Umsetzung Ihrer Baustelle.

Falls Sie weitere Fragen haben, erreichen Sie uns unter der Nummer 0 2861 - 929491 - 0 oder nutzen Sie bequem unsere Rückruffunktion.


Technische Daten FBS 800

Tiefe 1500 mm
Breite1680mm
Höhe 1600mm
Füllmenge0,8m3
Gewicht (leer)1725 kg
Gewicht (gefüllt)ca. 3700 kg
Empfohlener Arbeitsdruck180 bar
Max. zulässiger Hydraulickdruck350 bar
Empfohlende Baggergröße18-20 to
CE-Zeichen

Technische Daten FBS 1000

Tiefe 1500 mm
Breite1900mm
Höhe 1800mm
Füllmenge1m3
Gewicht (leer)2052 kg
Gewicht (gefüllt)ca. 4500 kg
Empfohlener Arbeitsdruck180 bar
Max. zulässiger Hydraulickdruck350 bar
Empfohlende Baggergröße20-25 to
CE-Zeichen

Bedienungsanleitung (als PDF-Datei zum Download)

  • Die Schritt-für-Schritt-Bedienungsanleitung wird für die fachgerechte Anwendung auf der Baustelle mitgeliefert.

Datenblatt (als PDF-Datei zum Download)


Zubehör

Wasserdurchflussmesser

Der Durchflussmesser misst die Wasserzugabe, sodass der Mitarbeiter über die Wassermenge nach festgelegter Rezeptur die Konsistenz exakt festlegen kann. Der Wasserdurchflussmesser ist im Mietpreis für die Flüssigbodenschaufel enthalten.



Container

Der verschließbare Container bietet eine sichere und trockene Lagerung der angebrochenen Compound-Palette einschließlich des Zubehörs und schützt das Material vor Diebstahl. Auch der Container ist im Mietpreis enthalten.



Wiegeeinheit

Zur exakten Einhaltung der vorgegebenen Rezeptur und des richtigen Mischungsverhältnisses kann eine digitale Waage zwischen Schnellwechsler und Flüssigbodenschaufel eingebaut werden, die exakt das Füllgewicht de Mischschaufel misst und speichert zur digitalen Ausgabe z.B. an einen USB-Stick



1. Anzeigegerät mit Akku

  •  reine Wiegefunktion

  • Tara Handeingabe

  • Stromspar-/Sleepfunktion

  • Waage nach Einschalten auf 0 tarierbar

  • Waage automatisch auf 0

  •  Ausdruck von Wiegungen und Zeit möglich



2. USB-Datenlogger

  • Ausgabeeinheit mit USB-Stick Buchse

    •

3. PC-Software Weight-Control zur Gewichtserfassung

  • Anzeige des aktuellen Gewichtes über die serielle Schnittstelle
  • Gewichtsspeicherung durch Betätigung der Drucktaste am Anzeige-Gerät
  • Auswertung nach Datum und Uhrzeit

    •

4. Aufnahmeeinheit Wiegeeinrichtung als Sandwich zwischen Schnellwechsler und Flüssigbodenschaufel

  • Zwei Stück Kopfplatten mit Krupp Bohrbild und Gelenkverbindung
  • Zwei Stück Scherkraftaufnehmer 10 to
